【客户简介】

深圳一家太阳能技术有限公司是专门从事太阳能光热、光伏和空气源热泵产品的研发、生产、设计、安装、售后服务为一体的高新技术企业；是专门提供太阳能发电系统等全面解决方案的供应商和工程商，产品涵盖太阳能电池组件，太阳能路灯，太阳能庭院灯，太阳能发电系统等多个太阳能节能环保项目。

【合作简介】

这次合作主要是针对他们太阳能光伏产品，他们的太阳能光伏产品主要针对国内中高端市场市场，根据具体用胶要求，我们为其提供了一系列可行的用胶解决方案，在经过生产部严格的测试检验后，达成了长期的战略合作关系。

【产品分析】

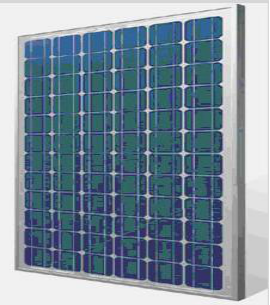

太阳能光伏产品主要由：钢化低铁玻璃材质组成的顶表面、tedlar薄膜背表面、EVA夹层面板、单晶硅电池、铝材质边框以及接线盒组件组成。

所用钢化低铁玻璃材质是市场上常用的太阳能光伏前表面材质，因其成本低、坚固、稳定、高透明度、防水和气体、良好的自清洁性广受各大厂家的青睐。

Tedlar薄膜背表面不含可塑剂、颜色持久稳定、抗漂白剂、防止粉化和真菌生长，其表面斥力大，可以防止灰尘玷污，容易清洗维护，是市场上比较尖端的背表面组件。

EVA夹层面板主要用于PV组件的顶表面、背表面和电池组件的粘接。在高温和强UV的照射下有良好的稳定性，其次有优良的光学透明性和很低的热阻。

所用自行生产的电池组件是单晶硅结构电池，是市场上转化率最高的太阳能电池。在电池组件的生产和组装中采用了我司提供的光伏电池专用导电胶和光伏电池专用灌封胶。

PV组件的边框是铝材质制作，没有突出部位，避免水、尘土和其他杂物的积存。边框组件的密封上采用了我司提供的铝合金边框组件专用密封胶。

所用接线盒需要密封性好、耐紫外线、收缩率小、防水防潮、化学稳定性好、耐老化性好等优点。根据这些要求，南方阳光采用了我公司提供的接线盒封装专用胶。

【用胶分析】

——PV组件边框密封

生产的PV产品中使用的边框组件是铝合金材质。

在投入使用时要求用我公司提供的密封胶后具备以下优良的性能，以保证产品的稳定性：

【粘接环境】

铝合金边框与前表面钢化玻璃和背表面Tedlar薄膜的粘接密封。

【粘接要求】

一、优良的密封性，防止水/水蒸气的进入腐蚀内部组件以及防止灰尘的进入堆积影响组件工作效率。

二、优秀的耐老化性、耐候性，PV产品长期暴露在空气中，饱受自然天气的“关照”，而南方阳光对于PV产品的寿命要求长达20至30年，这对我司密封胶的性能也有了更高的要求。

三、优秀的耐紫外线性能，作为PV产品的“保护伞”边框组件长期处于阳光的暴晒下，对于密封胶的耐紫外线性能要求严格。

四、优良的固定性，由于边框组件暴露于外界，容易受到自然天气中的冰雹等外力因素的影响，对密封胶的固定性也有很高的要求。

【推荐用胶】

——汇巨太阳能光伏专用密封胶 HJ-738

汇巨太阳能光伏专用密封胶是单组分有机硅密封胶，是连接、密封电池组件边框和压层件的专用胶粘剂。

——产品特性

● 易操作，手工和机械施胶均可，为您提供很好的操作便利性；

● 具有优异的密封性能，能有效的防潮、防尘；

● 对铝材、玻璃、背板等均有良好的粘接性；

● 耐黄变，经85℃，RH85%耐老化测试，具有长期可靠的耐候、耐老化性能；

● 具有优异的耐紫外线，能长期抵御紫外线的照射；

● 固化后有弹性，为产品使用过程和运输过程中提供了良好的品质保障；

● 优良的阻燃性，通过UL94V-0级别阻燃认证。

● 安全环保，通过欧盟ROHS标准，为产品提供安全放心保障；

经实验证明汇巨太阳能光伏专用密封胶的各项性能完全满足南方阳光对产品的要求，为其在市场开拓上犹如如虎添翼。南方阳光董事长对汇瑞胶业工程部说：“有了你们这样的合作伙伴，我们对自己产品更有信心”。

【使用方法】

● 清洁表面：将被粘或被涂覆物表面清理干净，并除去锈迹、灰尘和油污等。

● 施    胶：拧开（或削开）胶管盖帽，将胶液挤到已清理干净的表面,使之分布均匀,将被粘面合拢固定。

● 固    化：将被粘好或密封好的部件置于空气中让其自然固化。固化过程是一个从表面向内部的固化过程，在24小时以内(室温及55%相对湿度)胶将固化2～4mm的深度,如果施胶位置较深,尤其是不容易接触到空气的部位,完全固化的时间将会延长,如果温度较低,固化时间也将延长，6mm厚密封胶完全固化需7天以上时间。

手动胶枪

气动胶枪                                       电动自动胶枪

汇巨PV边框组件专用密封胶的施胶工具有手动和自动多种，根据那方阳光的具体情况，我公司为其配备了一家与我们有战略合作关系的点胶机厂家生产的气动胶枪。

使用方法

——PV接线盒密封

接线盒在太阳电池组件中起着非常重要的作用，随着光伏行业日新月异的发展，越来越多的目光转向了接线盒身上；因为它不仅能将太阳电池产生的电方便的传输到外部电路中去，同时它也是太阳电池组件的“保镖”。 　　

接线盒是集电气设计、机械设计与材料科学相结合的跨领域的综合性设计；接线盒充当“保镖”时，它利用二极管自身的性能使得太阳电池组件在遮光、电流失配等其他不利因素发生时，还能保持其能工作，适当降低损失。

在PV组件封装完成后，再组件上安装接线盒，一边进行后续的电气连接。

南方阳光PV产品上使用的接线盒材质和结构如下：

接线盒原材料名称    材质

底座及上盖          PPO

导电块              铜、黄铜

卡接口              尼龙、铜

二极管              肖特基二极管

电缆线              镀锡铜线+低烟无卤交联聚烯烃

连接器              尼龙、PC

后罩及配件          尼龙

 【粘接环境】

接线盒与背表面Tedlar薄膜的粘接密封。

【粘接要求】

一、优良的密封性，防止水/水蒸气的进入腐蚀内部组件以及防止灰尘的进入堆积影响组件工作效率。

二、优秀的耐老化性、耐候性，PV产品长期暴露在空气中，饱受自然天气的“关照”，对于耐老化、耐候更高的要求。

三、优秀的耐紫外线性能，作为PV产品的“保镖”，也长期饱受紫外线的考验。

四、优良的固定性，由于接线盒暴露于外界，容易受到自然天气中的冰雹等外力因素的影响，对密封胶的固定性也有很高的要求。

五、要求固化后不放出热量，无腐蚀、收缩率小。

【推荐用胶】

方案一：

——汇巨PV接线盒密封专用灌封胶 HJ-711

汇巨PV接线盒密封专用灌封胶是双组分有机硅灌封胶，是专用于连接、灌封接线盒专用灌封胶。

——产品特性

● 组份、加温或常温固化，为您提高生产效率、降低生产成本；

● 具有优异的密封性能，能有效的防潮、防尘；

● 固化过程中不收缩，具有更优的抗老化性能。

● 电性能优异，介电常数与介电损耗非常小、导热性好。

● 耐黄变，经85℃，RH85%耐老化测试，具有长期可靠的耐候、耐老化性能；

● 具有优异的耐紫外线，能长期抵御紫外线的照射；

● 固化后有弹性，为产品使用过程和运输过程中提供了良好的品质保障；

● 优良的阻燃性，通过UL94V-0级别阻燃认证。

● 安全环保，通过欧盟ROHS标准，为产品提供安全放心保障；

● 能与大部分塑料、橡胶、尼龙以PPO（南方阳光接线盒材料）有良好的粘接性；

经实验检测汇巨PV接线盒密封专用灌封胶的各项性能完全满足南方阳光的要求。

【使用方法】

●清洁表面：将被粘或被涂覆物表面清理干净，并除去锈迹、灰尘和油污等。

● 凝胶时间的调整：　

改变B组分的使用量可以调整凝胶时间（即可操作时间），增大B组分用量可以适当缩短凝胶时间，减少用量则可适当延长凝胶时间。用户可以根据实际情况需要在±20％范围内调整。

● 关于混胶：

1、A组分与B组分混合后，可以采用手动，亦可采用机械搅拌方式，混合时应避免高速长时间搅拌而产生高温（勿高于38℃），以免操作时间缩短而加快固化，致使来不及操作。

2、将混合好的胶料灌注于需灌封的器件内，一般可不抽真空脱泡，若需得到高导热性，建议真空脱泡后再灌注。室温或加热固化均可。胶的固化速度与固化温度有很大关系，在冬季需很长时间才能固化，建议采用加热方式固化，80℃下固化15－30分钟，室温条件下一般需8小时左右固化。

方案二：

——汇巨太阳能光伏专用密封胶 HJ-738

汇巨太阳能光伏专用密封胶是单组分有机硅密封胶，是连接、密封电池组件边框和压层件的专用胶粘剂。

——产品特性

● 易操作，手工和机械施胶均可，为您提供很好的操作便利性；

● 具有优异的密封性能，能有效的防潮、防尘；

● 对铝材、玻璃、背板等均有良好的粘接性；

● 耐黄变，经85℃，RH85%耐老化测试，具有长期可靠的耐候、耐老化性能；

● 具有优异的耐紫外线，能长期抵御紫外线的照射；

● 固化后有弹性，为产品使用过程和运输过程中提供了良好的品质保障；

● 优良的阻燃性，通过UL94V-0级别阻燃认证。

● 安全环保，通过欧盟ROHS标准，为产品提供安全放心保障；

【使用方法同上】

从使用效果来看上述两套方案都满足了南方阳光的产品要求，单从长期发展来看，我公司建议其采用方案二，经过前期投入试产情况，南方阳光最终采纳了我们的方案，在光伏铝件边框的密封和接线盒的封装上都采用了我公司的太阳能光伏专用密封胶。

导电胶：

太阳能光伏丝网印刷技术主要应用于太阳能电池晶体硅的表面丝网印刷的涂覆，使其光生电子能够通过导电胶传递到附近的丝网金属线上，再通过丝网金属线传到母线上，进而完成其功能。

印刷过程从硅片放置到印刷台上开始。非常精细的印刷丝网固定在网框上，放置在硅片上方，丝网封闭了某些区域而其他区域保持开放，以便导电浆料能够通过。硅片和丝网的距离要严格的控制（称为印刷间隙）。由于正面需要更加纤细的金属线，因此用于正面印刷的的丝网其网格通常比背面印刷的要细小得多。

把适量的导电浆料放置于丝网之上，用刮刀涂抹浆料，使其均匀填充于网孔之中，刮刀在移动的过程中把通过丝网网孔挤压到硅胶片上过程的温度、压力、速度和其他变量都必须严格的控制。

每次印刷步骤之后，硅片被放入烘干炉，使导电浆料凝固，接着，硅片被送入另一个不同的印刷机，在其正面和背面印制更多的线路，所以印刷步骤完成后将硅片放入高温炉烧结。

导电胶长期处于PV板之间的太阳能晶体硅电池上，伴随长期的在烈日下的工作，需要其在较高温度下依然保持良好的导电性能；同时也需要保证其在高温高UV的条件下抗老化性能优异；

推荐用胶：

使用方法：

需注意事项:

太阳能光伏晶体硅电池灌封胶

应用环境与要求：

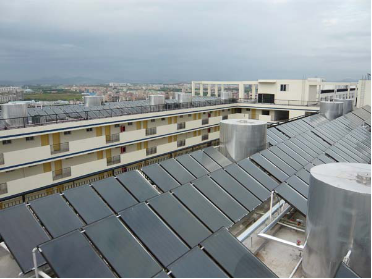

其太阳能灌封电池光伏板放置于户外楼顶，要求对于各种天气下的抗老化和耐UV性能优异；

在雨天的时候对光伏晶体硅电池的防水保护性能要求优异；

同时由于光伏电池之间、PV板可能产生摩擦，需要起到灌封固定效果；

电池与外边框的密封；

胶  水  推  荐：HJ-711

                优异的防水性能和防潮性能，通过国际权威IP67防水等级认证；

                优异灌封性能和方便返修，胶层柔韧性优良，能够有效的减少组件之间摩擦带来的磨损，同时返修的时候方便把胶层取出和切开；

                优异的抗老化和耐UV性能，长期在多种恶劣的自然环境和高UV环境下不出现裂痕、粘接力和硬度下降的情况；

                导热系数0.8，相较于同类产品拥有更好的导热散热性能；

                便利的操作性，手工和机器施胶均可；在室温下能够固化，同时 也可以通过加温减少固化时间；

                胶水不伤害电子元件，并且固化后无气泡、表面平整、有很好的光泽、硬度高；

【使用方法】

● 清洁表面：将被粘或被涂覆物表面清理干净，并除去锈迹、灰尘和油污等。

● 凝胶时间的调整：　 改变B组分的使用量可以调整凝胶时间（即可操作时间），增大B组分用量可以适当缩短凝胶时间，减少用量则可适当延长凝胶时间。用户可以根据实际情况需要在±20％范围内调整。

● 关于混胶：

1、A组分与B组分混合后，可以采用手动，亦可采用机械搅拌方式，混合时应避免高速长时间搅拌而产生高温（勿高于38℃），以免操作时间缩短而加快固化，致使来不及操作。

2、将混合好的胶料灌注于需灌封的器件内，一般可不抽真空脱泡，若需得到高导热性，建议真空脱泡后再灌注。室温或加热固化均可。胶的固化速度与固化温度有很大关系，在冬季需很长时间才能固化，建议采用加热方式固化，80℃下固化15－30分钟，室温条件下一般需8小时左右固化。

推荐点胶设备：

特点：

1) 大容量包装，适合流水线作业；

2) 控制开关可人性化设置；

3) 经济实用、操作简单；

常见问题                           原因及解决方案

出现发热现象                       本品在混合后会开始逐渐固化，其粘稠度会逐渐上升，并会出部分热量

可以使用时间难以掌握               凝胶时间的调整：改变B组分的使用量可以调整凝胶时间（即可操作时间），增大B组分用量可以适当缩短凝胶时间，减少用量则可适当延长凝胶时间。用户可以根据实际情况需要在±20％范围内调整

搅拌的频率掌握不准                 A组分与B组分混合后，可以采用手动，亦可采用机械搅拌方式，混合时应避免高速长时间搅拌而产生高温（勿高于38℃），以免操作时间缩短而加快固化，致使来不及操作。

如何提高耐高温性能以及固化时间     将混合好的胶料灌注于需灌封的器件内，一般可不抽真空脱泡，若需得到高导热性，建议真空脱泡后再灌注。室温或加热固化均可。胶的固化速度与固化温度有很大关系，在冬季需很长时间才能固化，建议采用加热方式固化，80℃下固化15－30分钟，室温条件下一般需8小时左右固化。
